【セルフビルド・DIY入門講座】 Vol.2 基礎編 No.4 フレキシブルBOXの作り方。フレームを組み立てよう!

公開: / 執筆:

s_IMG_20160229_155946フレキシブルBOXの作り方

前回は材料に墨付けをして

材料を切って

やすりをかけるところまでやってみました



前回のお話しはコチラ

http://www.engawashoten.com/?p=5637





今日は切った材料をフレームに組み立てていきましょう!



本日のstep.1 クランプで仮組みをしよう!



まずはクランプで仮組みをします



DIY初心者にとって

この”仮組み”がとても重要

いちいちクランプでおさえて…なんてめんどくさいから

いきなりビス(ねじ)で固定しちゃいたい!!



と思ってしまうかもしれませんが

かんたんに

きれいに

上手に

組み立てるポイントが

このクランプを使った仮組みにありますので

はしょらずにやってみましょう!

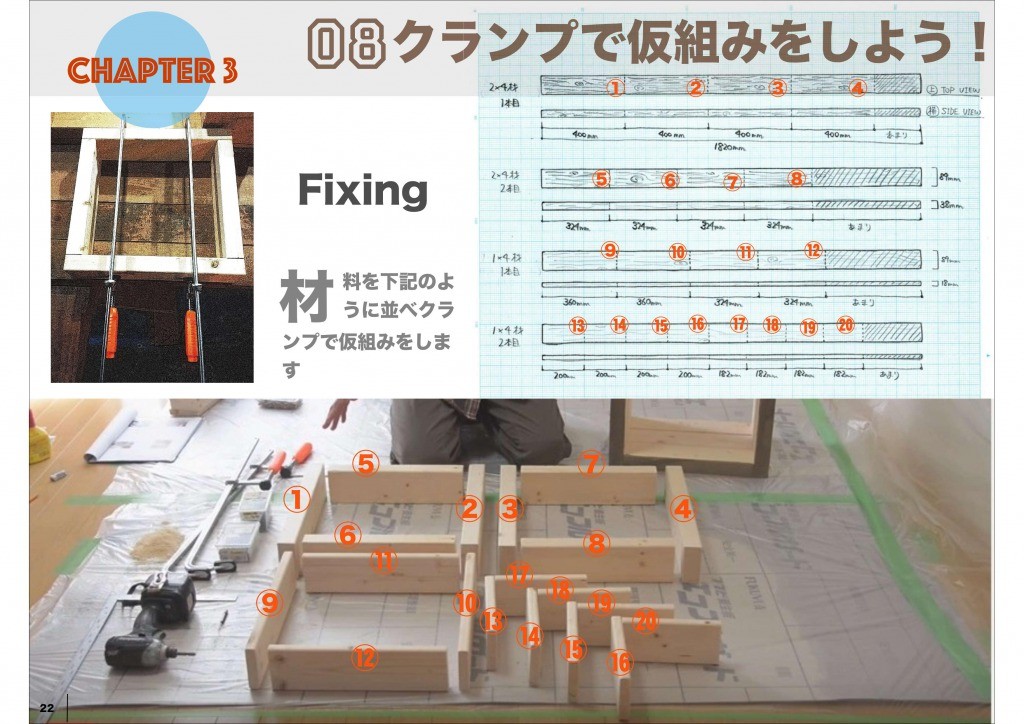

切った材料を下記のように並べます



s_0001



3つのフレームと

4つのL字のジョイントパーツ

これがフレキシブルBOX一つ分のすべてのパーツになります



フレームをひとつずつ組み立てていきましょう





※仮組みの仕方は動画にもまとめてあります。

音声が出ますので、落ち着いた場所でご覧下さい。



・クランプで仮組みをしてみよう→https://youtu.be/iqH8DADxFYA





本日のstep.2 ビスを打つ位置を決めよう!



仮組みをしたフレームにビス(ねじ)をとめつけ

フレームを組み立てます



s_スクリーンショット 2016-03-039



まずはビス(ねじ)を打つ位置を決め

鉛筆で印をつけます(墨付けと言いましたね!)

s_スクリーンショット 2016-03-040

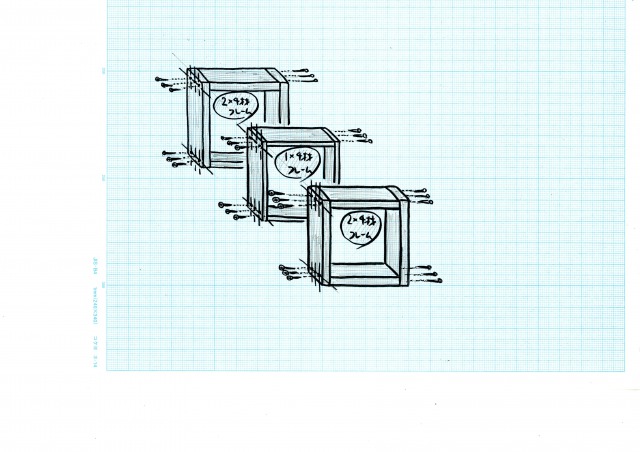

それぞれのフレームの角の部分に

3か所ずつビスを打ち付けて固定します

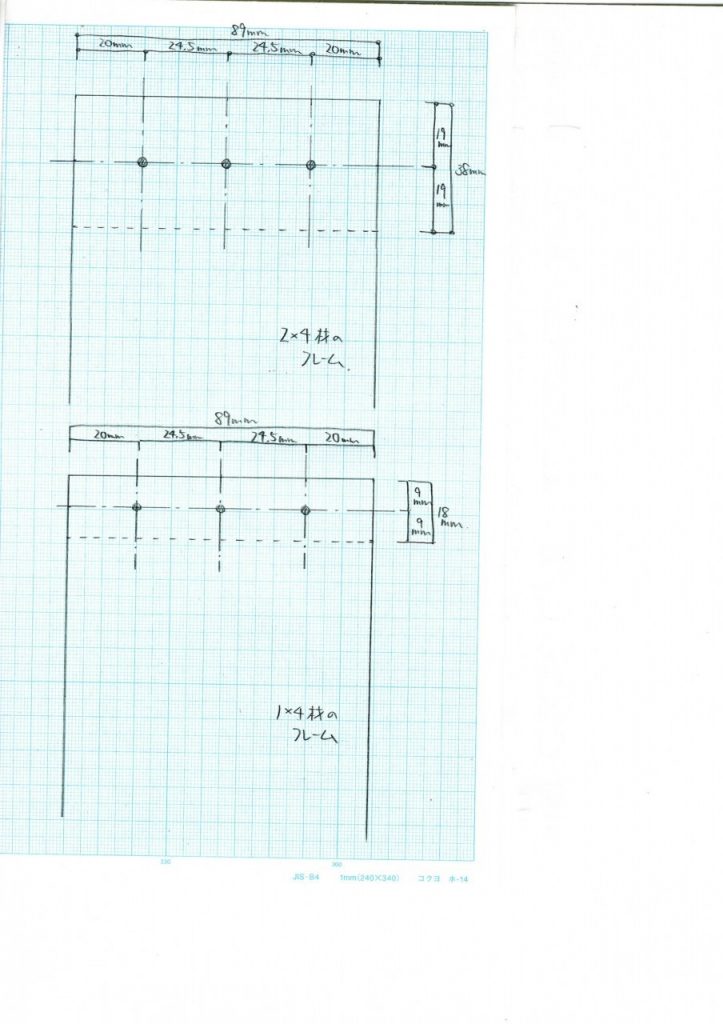

墨付けの位置については下の図面をご覧ください



s_img215s_0001_112

※位置の決め方も動画にもまとめてあります。

音声が出ますので、落ち着いた場所でご覧下さい。



・ビスを打つ位置を決めよう→https://youtu.be/V-z7CRD_fXU





本日のstep.3 フレームを組み立てよう!



さあ、ビスを打ち込み

フレームを組み立てましょう



s_スクリーンショット 2016-03-041

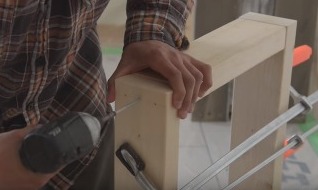

墨付けをした位置にドリルビットを取り付けた

電動ドリルドライバーで下穴(したあな)をあけます

s_スクリーンショット 2016-03-042



ビスをまっすぐ打ち込みます

木が割れないように

打ち込みすぎに注意





2×4材のフレームの固定には75㎜のビスで

1×4材のフレームの固定には35㎜のスリムビスを使います



s_IMG_20160229_153656

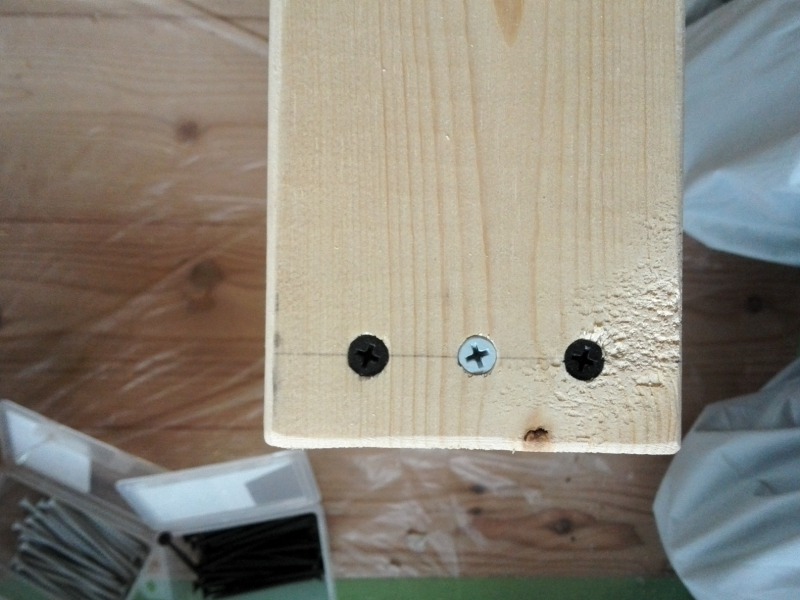

黒と白のビスを交互に打つと

ちょっとアクセントになります

お好みで



s_IMG_20160229_160025

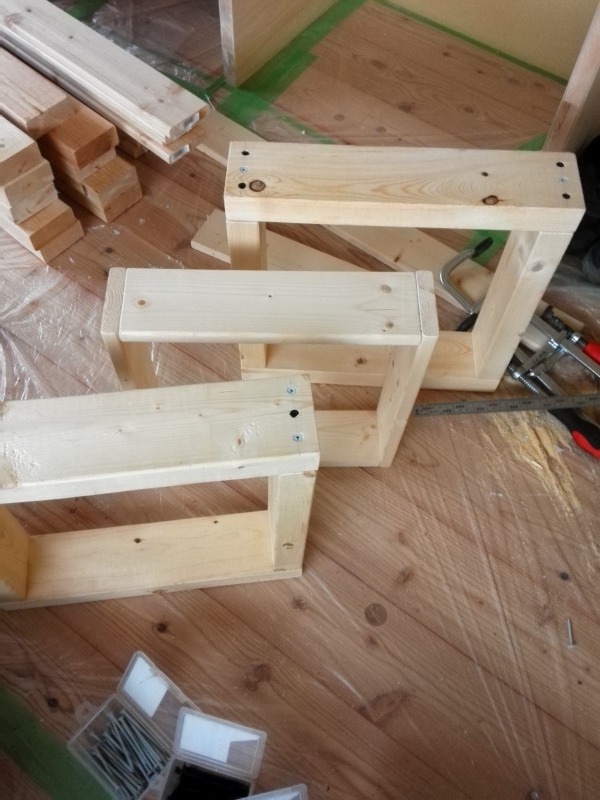

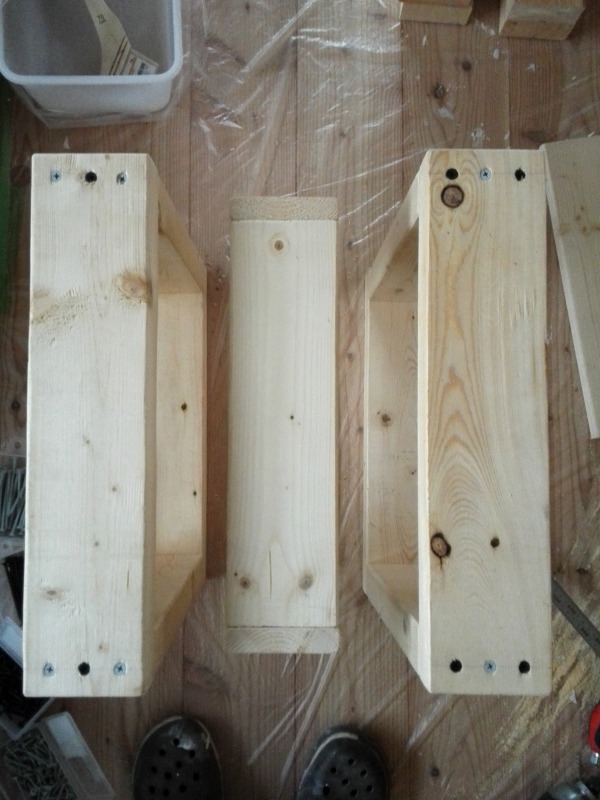

フレームが3つできました



s_IMG_20160229_155946



※組み立て方についても、動画にまとめてあります。

音声が出ますので、落ち着いた場所でご覧下さい。



・フレームを組み立てよう→https://youtu.be/bP_mNseUj6w





いやいや、おつかれまです!

フレームができましたね!



今日はここまででOKです

次回は、いよいよフレームを組み合わせて箱に組み立てます

ジョイント部分も作って…完成!



おたのしみに!
