【セルフビルド・DIY入門講座】 VOL.2 基礎編 NO.5 フレキシブルBOXの作り方。フレーム同士を組み合わせよう!

公開: / 執筆:

フレキシブルBOXの作り方

見事に2か月も間があいてしまいましたが…

気を取り直していってみましょう!

すみません!

前回まででフレームを組み立てることができたところでしたね!

前回のお話しはコチラ

http://www.engawashoten.com/?p=5650



今日はフレーム同士を組み合わせて

いよいよBOXのカタチにしましょう!



s_スクリーンショット 2016-03-061

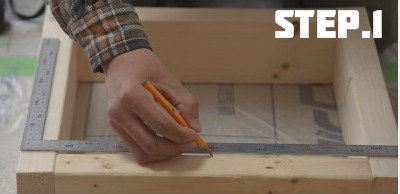

本日のSTEP.1 ダボ穴の位置の墨付けをしよう!

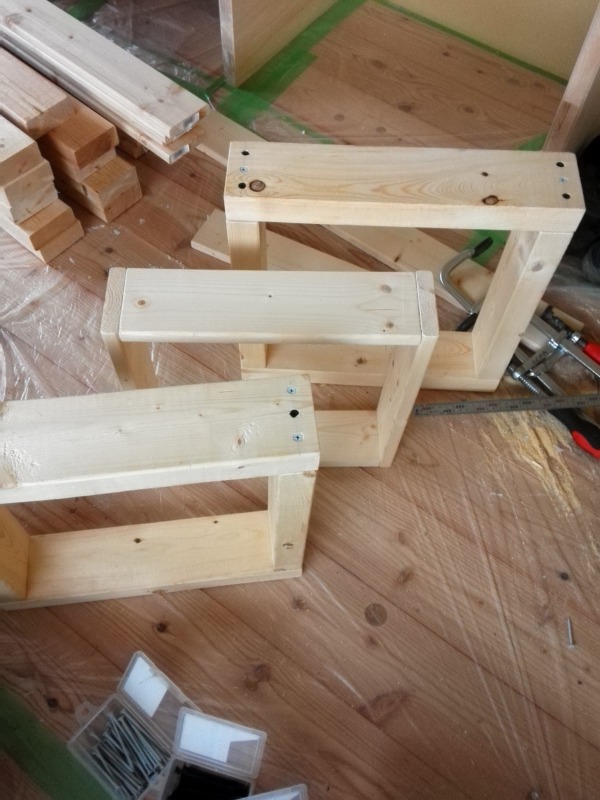

前回作った2×4のフレーム2個と

1×4のフレーム1個を組み合わせていきます

s_IMG_20160229_155946

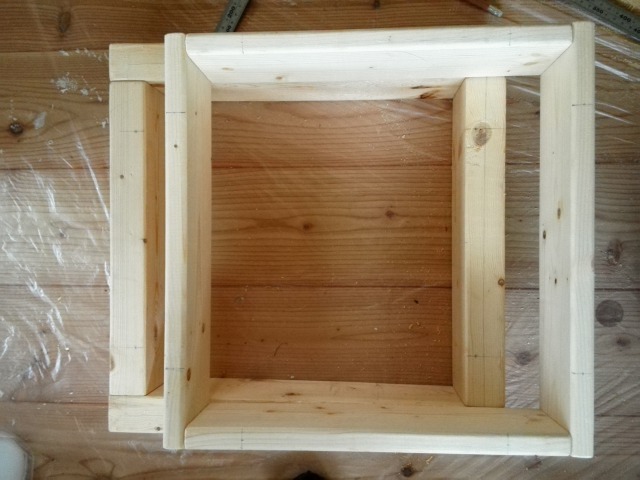

写真のように2×4のフレーム2個で

1×4のフレームを挟み込むように組み合わせて箱にします



s_IMG_20160229_161052

まずは2×4のフレーム1個と

1×4のフレームを

組み合わせてみましょう

今回は木ダボを使って

フレームとフレームを繋ぎ合わせていきますので

ダボ穴をあける位置の墨出しをしましょう

s_スクリーンショット 2016-03-0611

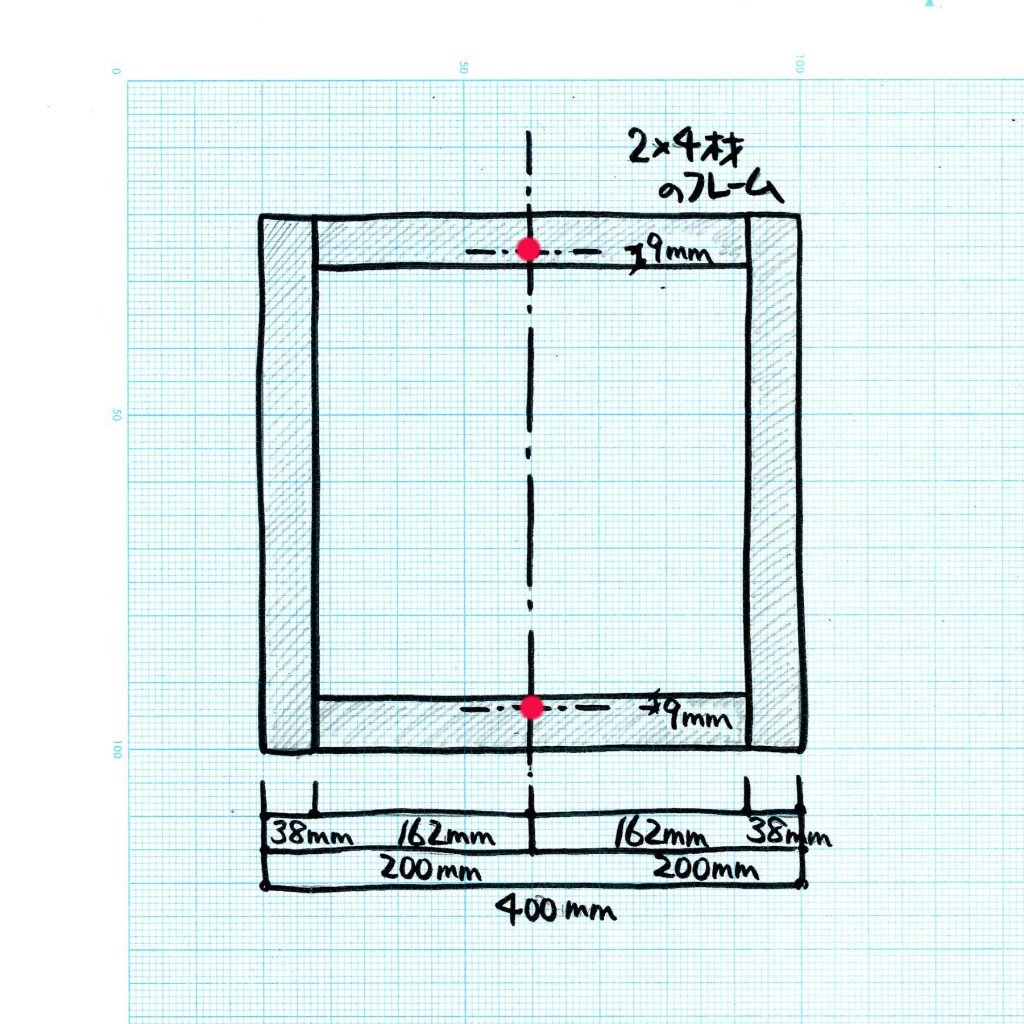

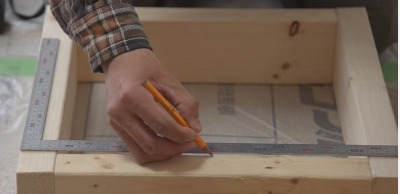

穴をあける位置に鉛筆で印をつけます


赤丸の位置2箇所に印をつけます

s_IMG_20160229_161352

s_スクリーンショット 2016-03-064

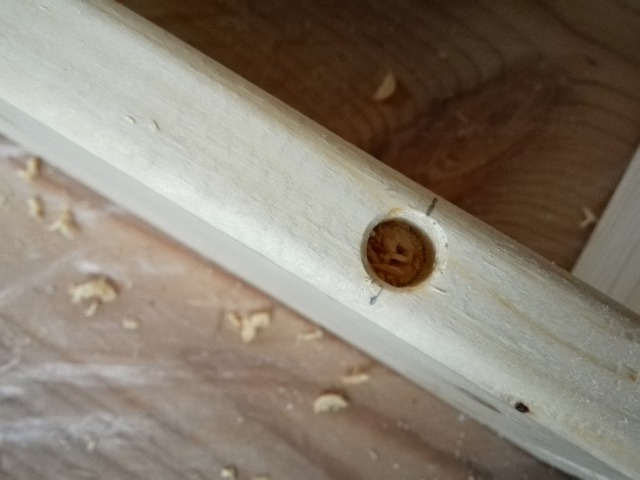

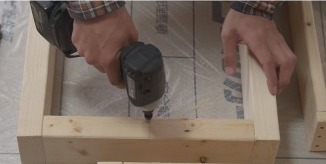

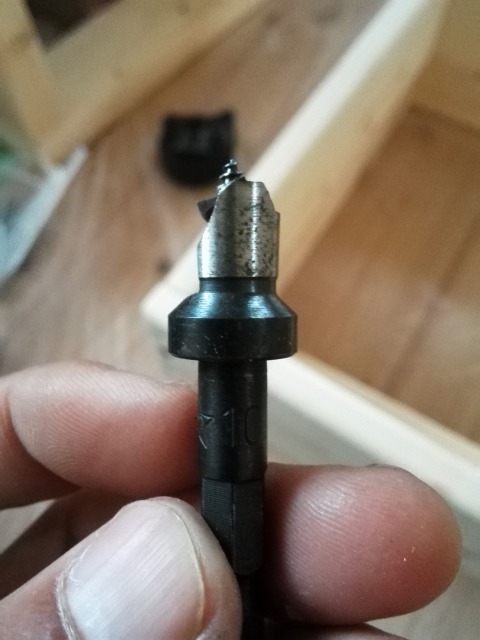

印をつけた位置にダボきり(ダボビット)で

ダボ穴をあけます

s_IMG_20160229_161535

s_スクリーンショット 2016-03-066

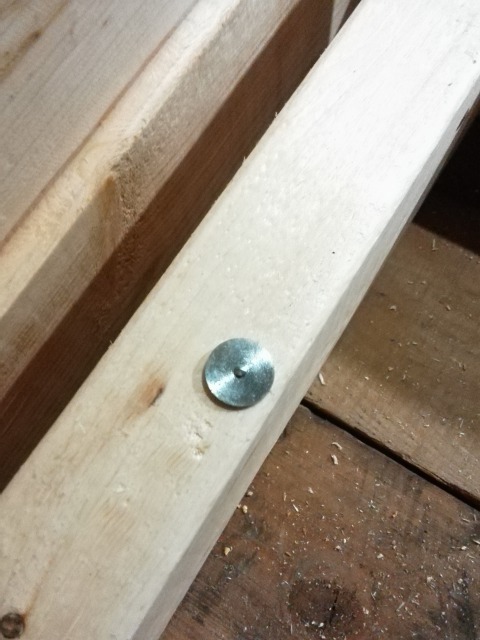

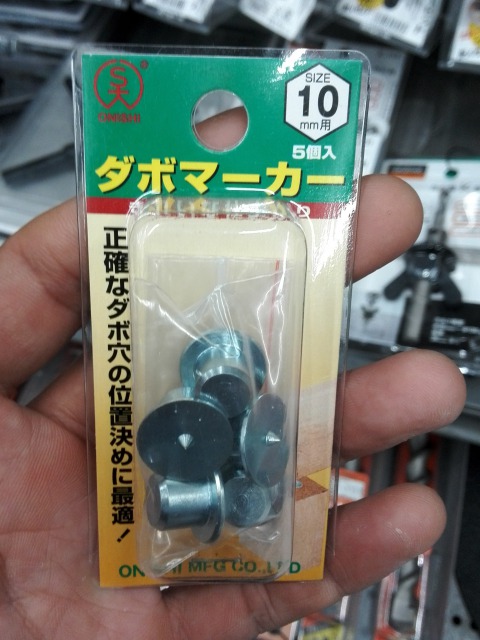

ダボ穴2箇所にダボマーカーをはめ込みます

s_IMG_20160301_181703

s_IMG_20160301_211732

s_スクリーンショット 2016-03-067

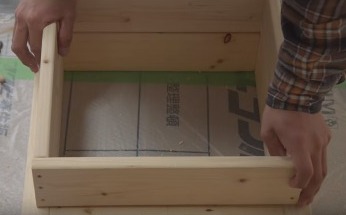

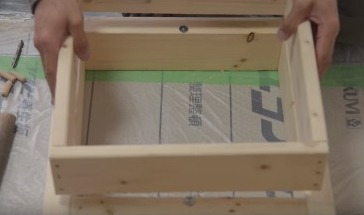

1×4材をフレームの内側が合うように重ね合わせ

上から押さえつけて

ダボマーカーの跡を

1×4材のフレームにつけます

s_スクリーンショット 2016-03-068

s_スクリーンショット 2016-03-069

s_スクリーンショット 2016-03-070

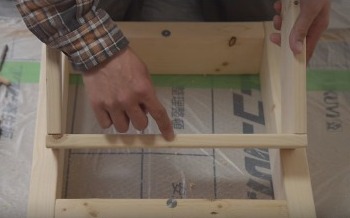

1×4材のフレームも

ダボマーカーで跡をつけた位置に

ダボ穴をあけます

これでStep.1はOKです!







s_IMG_20160229_1622491

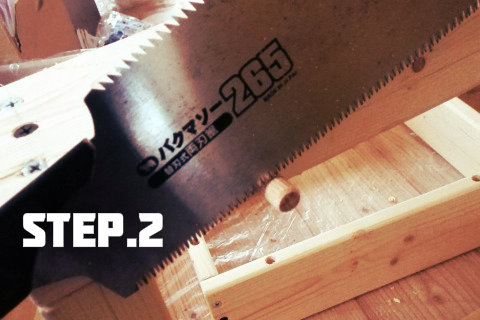

本日のSTEP.2 木ダボを使ってフレームとフレームをつなごう!

s_IMG_20160301_193000







木ダボを使ってフレームをつないでいきます

s_スクリーンショット 2016-03-071

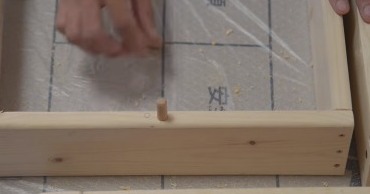

1×4のフレームの2箇所のダボ穴に

木ダボを差し込んで

かなづちでたたいて

しっかりと奥まで入れます

s_スクリーンショット 2016-03-074

余分な木ダボの長さを

のこぎりで切ります

長さはダボビットに深さによります

今回は1cmだけ出るようにカット





s_スクリーンショット 2016-03-075木ダボの先端の角を

かなづちでたたいて

つぶしておくと

差し込みやすくなります



これを木殺し(きごろし)といいます

ヒビキは怖いですが…

つぶしておいて差し込みやすくしておいて

差し込んだあとに木が膨らんで元に戻り

がっちりとする

という素晴らしい効果があります



木殺し、覚えておいて損はない技です!

ちょっとウンチクとして得意気に語れるといいでしょ?



s_スクリーンショット 2016-03-076

ボンドを木ダボの部分も

ぐるっと塗ります

s_スクリーンショット 2016-03-077







木ダボがダボ穴に入るように

2×4のフレームを重ね合わせ

s_スクリーンショット 2016-03-078







上からぐっと体重をかけて

押さえつけて

くっつけます

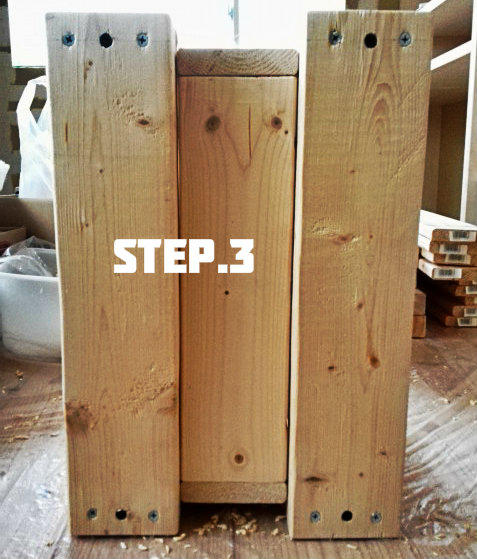

これで1×4のフレームと2×4のフレームがつながりました

STEP.2はこれでOKです!





s_IMG_20160229_1654381

本日のSTEP.3 同じことをもう一度繰り返してBOXを完成させよう!

もう一度、やり方は同じです

残りの2×4のフレームをつなぎあわせます

s_IMG_20160229_163208

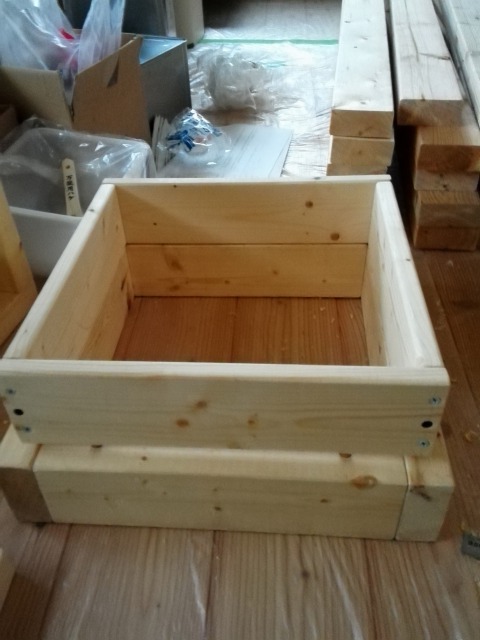

1×4材が上になるように置きまして

ダボ穴をあける位置を

墨付けしていきます

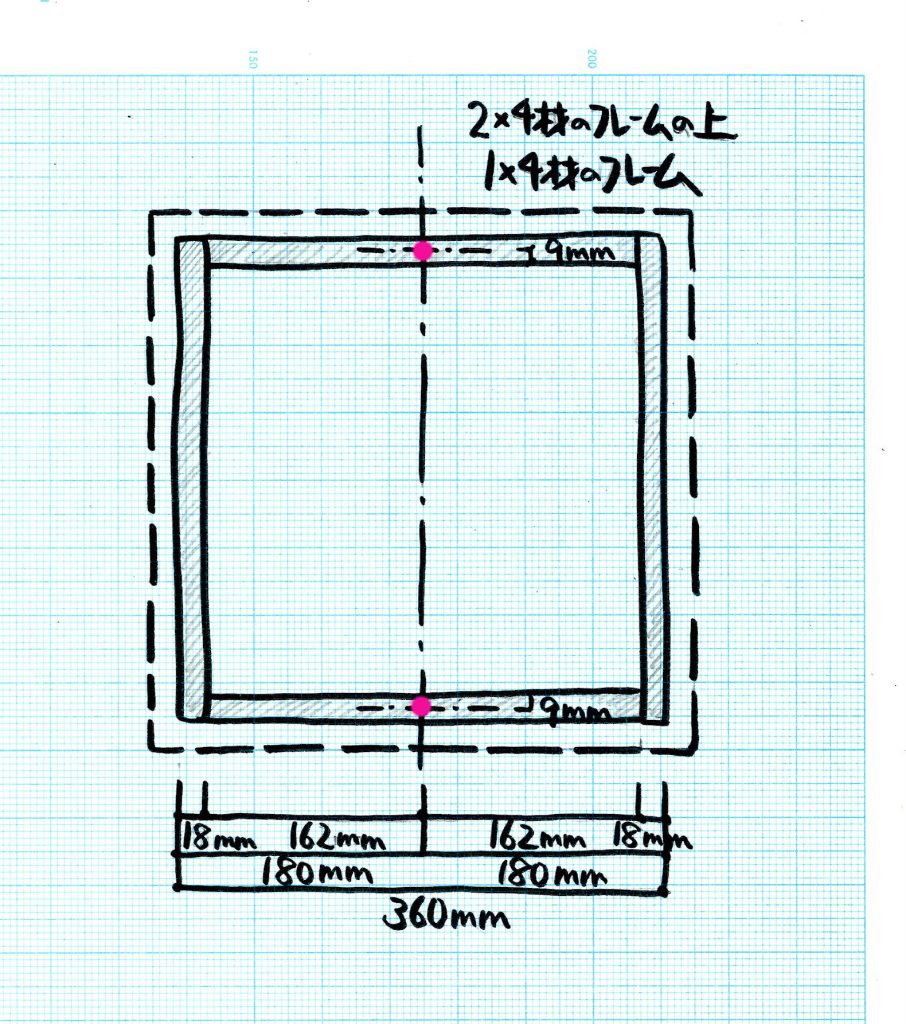

赤丸の位置に印をつけます

s_スクリーンショット 2016-03-080

s_スクリーンショット 2016-03-081





















ダボ穴をあけて

s_スクリーンショット 2016-03-082









ダボマーカーを入れて

s_スクリーンショット 2016-03-083







ダボマーカーの跡をつけて

s_スクリーンショット 2016-03-085







ダボ穴をあけて…







同じ手順です

木ダボを入れて

余分な長さをカットして

木殺し!をして

ボンドを塗って

組み合わせる!



s_IMG_20160229_163231

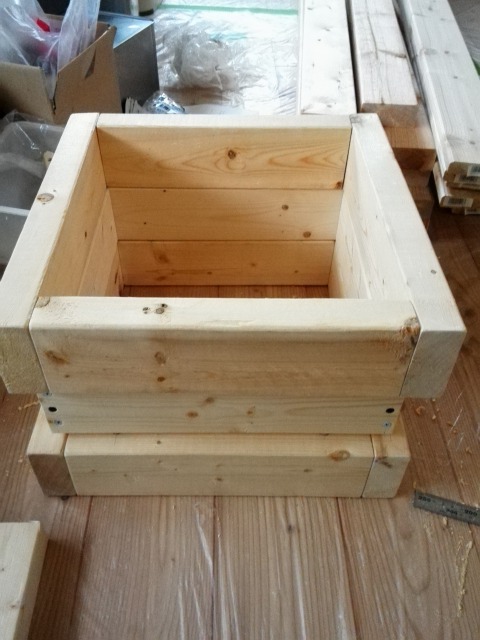

できた!!



s_スクリーンショット 2016-03-086

ボンドが乾くまで

クランプでしっかりと押さえつけて

固定しておきましょう





s_IMG_20160229_165456

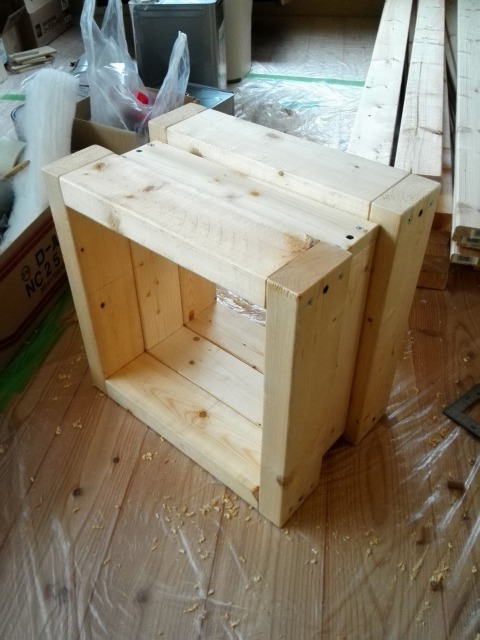

BOXが完成しました!

おめでとうございます!
あとはジョイント部分を作って

フレキシブルBOXの完成です!


5話で完成の予定でしたが

もう少しだけ延長してフレキシブルBOXの作り方!

を続けていきたいと思います



次回はジョイントパーツを作りましょう!

おたのしみにー!
